自帶短路保護的微功率模組

一、微功率隔離電源現狀

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

ZLG早前產品產品均在當時的技術條件下，為客戶提供高可靠性的產品，但隨著市場發展，需求的升級，產品不足開始凸顯。比如產品無輸出短路保護功能，容性負載小，在客戶應用過程中得不到滿意的體驗。我們積極傾聽客戶需求，再次進行產品升級，通過改善產品製造工藝實現產品自帶短路保護功能，產品在用戶端得到良好的回饋，不用擔心因後級電路短路而損壞前級電路。

隨著時代發展，我們沒有滿足於現狀，而是選擇了與時俱進。二次升級的產品在客戶應用過程中雖然口碑不錯，但DC-DC電源需求多樣性發展，部分行業用戶對該產品的容性負載能力有所要求，這是二次升級產品的短板，也是行業DC-DC方案的瓶頸。該方案主要是採用獨立器件的推挽電路結構，容性負載受限於短路功率。短路功率小，容性負載能力就小；短路功率大，容性負載能力就大。但如果短路功率大，產品就有可能實現不了持續短路，而且產品長時間短路的時候器件可能會損壞。

ZLG為了打造解開容性負載和短路保護的解決方案，歷時三年，終於研製出了這把鑰匙——自主晶片ZLG1001，它以激式方案代替獨立器件推挽方案。

二、原有方案VS自主IC電源容性負載

原有產品的最大容性負載只能做到220uF，如果超過這個容性負載，產品可能就會出現兩種情況，觸發短路保護，產品無輸出；另外一種情況是，啟動瞬間衝擊電流大，可能會損壞器件。

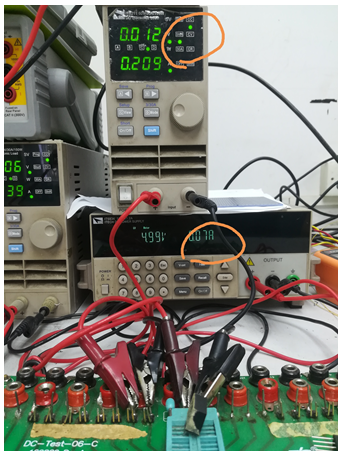

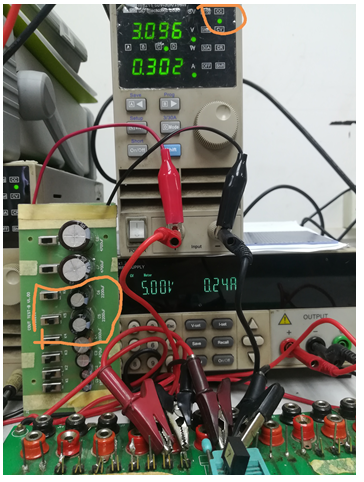

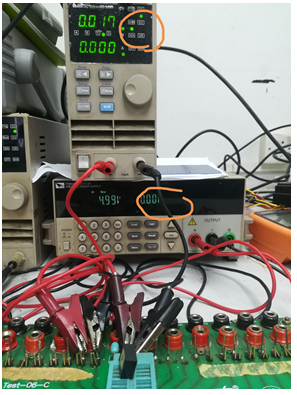

ZLG自主IC電源產品用了自主晶片方案，容性負載最大可以做到4400uF，較原有方案產品提升了20倍，自主晶片通過調製內部工作模式，完美解決了原有方案產品容性負載小的問題。原有方案產品的短路功耗，，高達0.35W。ZLG自主IC電源產品可以把短路功耗做到很小，，是因為通過晶片內部，檢測短路電流，然後進行打嗝式保護。ZLG自主IC電源產品短路功率做小的情況下容性負載能力又可以做得很大。ZLG自主IC電源產品帶容性負載啟動因晶片內部有軟啟動，瞬間衝擊電流小，對器件應力衝擊小，產品可靠性高。
