TDK集團近日推出面向直流鏈路應用的ModCap模組化電容器。該新元件的額定電壓範圍為1100 V 至 2300 V，電容值範圍為365 µF 至 2525 µF，額定電流從105 A 到 180 A不等，具體是產品類型而定。所有類型均可耐受高達5 kA的反復脈衝電流，並且具有最高達90 °C的熱點溫度。

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

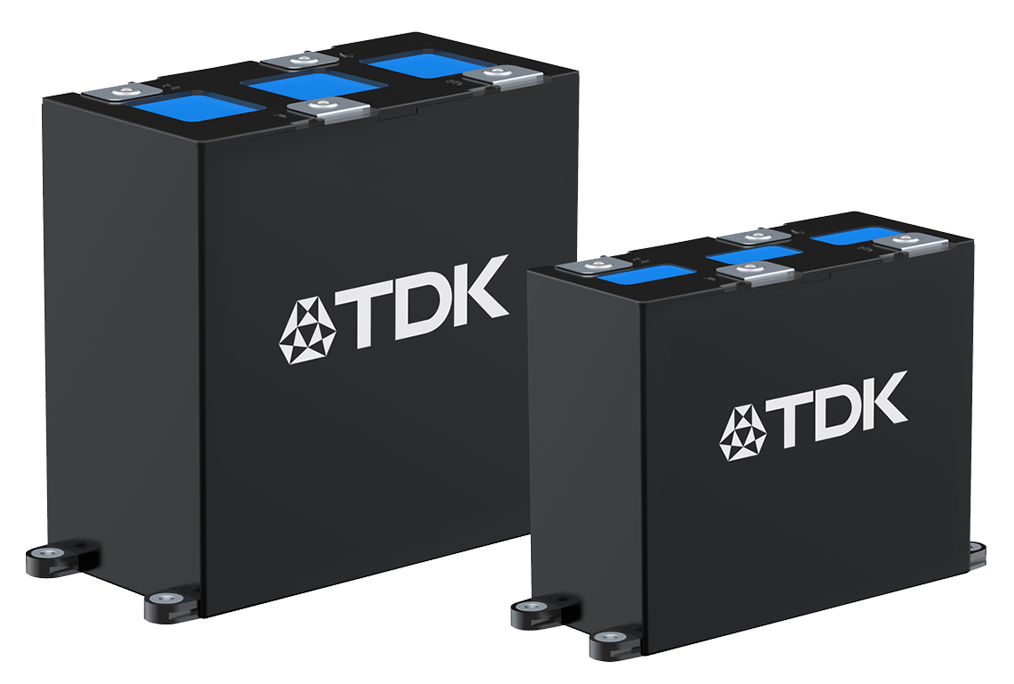

新的B25645A*系列電容器不再拘泥於傳統的柱形結構，改用方體設計，並具有243 x 169.5 x 90 mm 和 258 x 215 x 115 mm兩種尺寸可選。新穎的設計讓電容器能盡可能靠近IGBT模組安裝，最大限度縮短了引線，加上低至14 nH的超低自感，可確保在斷電時有效防止IGBT模組上出現明顯電壓過沖。如此一來，一般情況下就無需額外的緩衝電容器。此外，新元件從設計上大幅簡化了並聯連接，從而廣泛適用於緊湊型牽引變頻器，以及可再生能源和工業領域的各種應用。

新元件配備阻燃等級為UL94 V-0的人造樹脂填充塑膠外殼，並且滿足IEC 61071、IEC 61881-1和EN 45545-2 HL3 R23標準關於防火和煙霧排放等級的要求，是火車上應用的理想之選。

主要應用

● 緊湊型牽引變頻器

● 可再生能源

● 工業應用

主要特點和優勢

● 模組化設計理念

● 寬電壓範圍：1100 V 至 2300 V

● 大電容值範圍：365 µF 至 2525 µF

● 最高熱點溫度達90 °C

● 滿足IEC 61071、IICPlusEC 61881-1和EN 45545-2 HL3 R23標準關於防火和煙霧排放等級的要求

● 阻燃等級達UL94 V-0的塑膠外殼
