全球領先的半導體解決方案供應商瑞薩電子株式會社近日宣佈推出三款易於使用的電源管理IC（PMIC）參考設計，用於為Xilinx Artix-7、Spartan-7系列FPGA以及Zynq-7000 SoC的多個電源軌供電，並可選配DDR記憶體。瑞薩與Xilinx緊密合作，提供低風險且易於開發的電源解決方案，以加速FPGA和SoC設計。該參考設計可加快各種工業及運算類應用的電源研發速度，其中包括電機控制、機器視覺攝像頭、可編程邏輯控制器（PLC）、家庭網關與家電、可攜式醫療和無線設備等。

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

瑞薩高效PMIC參考設計提供了用戶友好的交鑰匙解決方案，使單個設計能夠支持不同的Xilinx速度等級和DDR記憶體類型，包括DDR3、DDR3L、DDR4、LPDDR2和LPDDR3。它們基於四相、三輸出ISL91211AIK PMIC和四輸出ISL91211BIK PMIC。兩款PMIC均可提供高達20A的總輸出電流，並具有獨立的動態電壓縮放功能。其控制回路可優化Xilinx FPGA的負載分佈，並由內部管理電源軌的上電和關機時序，而無需外部時序控制器。基於2MHz的開關頻率和快速的負載瞬態回應，可使每個PMIC板使用22uF輸出電容器和一個小型電感器，以縮減解決方案的尺寸。新款PMIC採用4.7mm x 6.3mm，0.8mm間距，35焊球BGA封裝。

瑞薩電子移動、基礎設施與物聯網電源業務部副總裁Andrew Cowell表示：“我們的PMIC參考設計提供經測試的完整解決方案，可連接Xilinx的Artix-7、Spartan-7和Zynq-7000器件並為其供電，從而顯著加快用戶的開發進度。這兩款多相PMIC均採用瑞薩電子業界領先的R5調製技術，以實現極快的瞬態回應，同時支持設計人員動態調整功率以改善整體系統性能。”

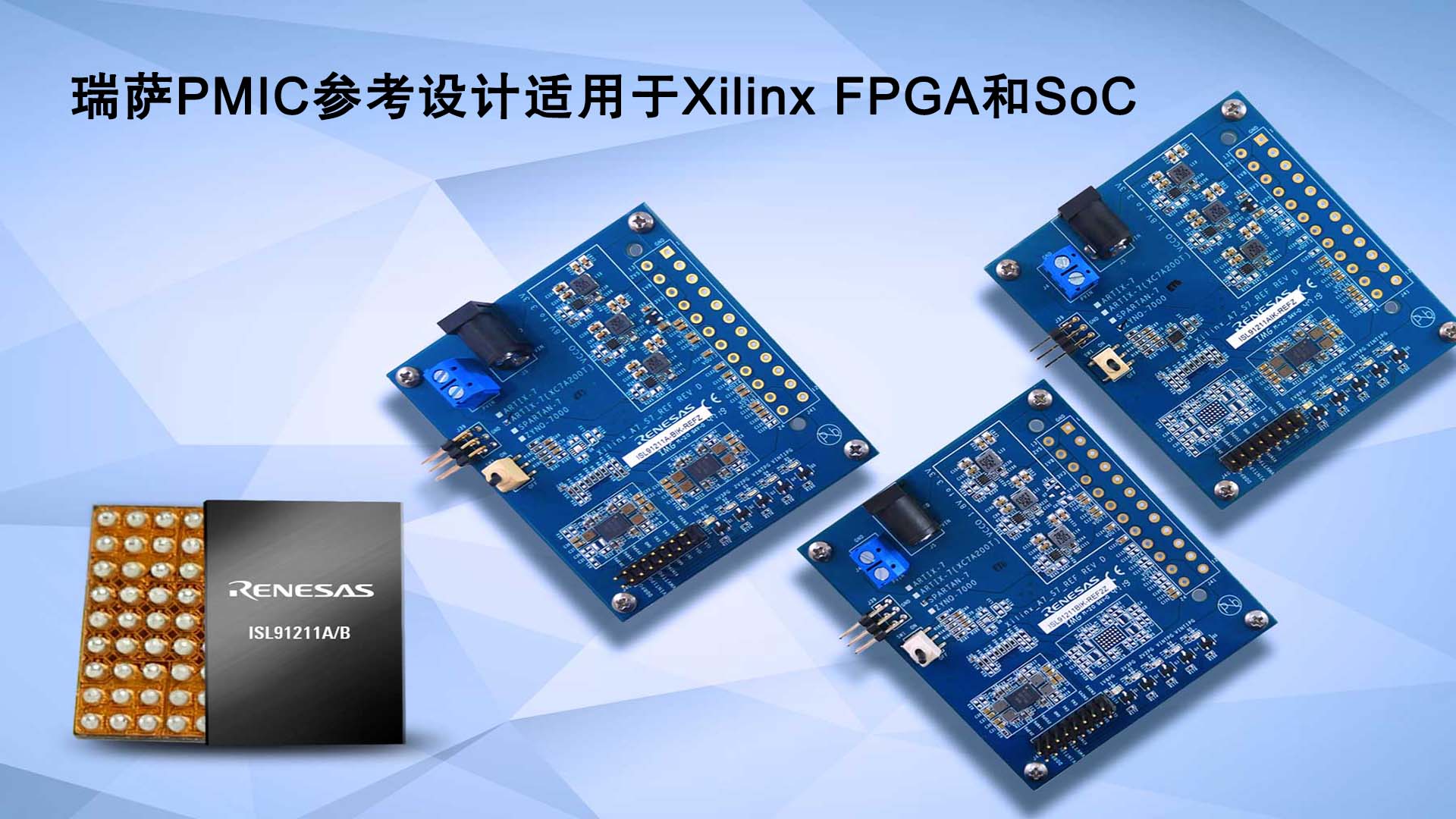

用於Xilinx Artix-7 FPGA的瑞薩參考板

用於 Artix-7 的 ISL91211A-BIK-REFZ 參考設計板採用ISL91211AIK和ISL91211BIK多相PMIC、ISL80030 3A同步降壓 DC/DC 轉換器，以及ISL21010DFH312微功耗電壓參考。該PMIC為多個電源軌提供高達95%的效率，並可接受插入式 AC/DC 適配器或 DC 電源的5V供電。 ISL80030 支持3.3V、2.5V和1.8V的 VCCO 和 VCC_IO ； ISL21010DFH312 支持1.25V的 XADC 輸入電壓，精度為±0.2％。

用於Xilinx Spartan-7 FPGA的瑞薩參考板

用於Spartan-7的ISL91211BIK-REF2Z參考設計板採用ISL91211BIK多相PMIC和ISL80030 3A同步降壓DC/DC轉換器；其中ISL91211BIK為VCCINT、VCCBRAM、VCC_DDR、VCCAUX和VTT供電，並可接受插入式AC/DC適配器或DC電源的5V供電。ISL80030 DC/DC轉換器支持3.3V、2.5V和1.8V的VCCO及VCC_IO。

用於Xilinx Zynq-7000 SoC的瑞薩參考板

用於Zynq-7000的ISL91211AIK-REFZ參考設計板採用ISL91211AIK多相PMIC、ISL9123低IQ降壓調節器和兩個ISL80030 3A同步APEM降壓DC/DC轉換器；其中ISL91211AIK為VCCINT、VCCBRAM、VCC_DDR和VCCAUX供電，ISL9123為VTT電源軌供電，兩個ISL80030 DC/DC轉換器支持VCCO和VCC_IO的3.3V、2.5V和1.8V電源軌。

供貨資訊

每個PMIC參考設計板均隨附有用戶指南、完整原理圖、物料清單（BOM）和PCB佈局檔。
