如果處理高速數據、通信或計算，您會經常需要對高頻介面、設備、多路互聯和天線進行特徵化。如今的工程師和系統集成人員沒有時間將自己培養成微波專家。他們需要一種直觀、精確、快速、便攜和低廉的測量儀器，且最好是一個儀器就能支持 5G、物聯網、雷達，以及組織和材料成像等各種開發應用程式。

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

Pico Technology 充分應用在緊湊型 USB 儀器方面的專業知識，及其在高性能採樣示波器和時域反射計方面的豐富經驗，打造出一款超值的低成本、高質量向量網路分析儀PicoVNA 108。

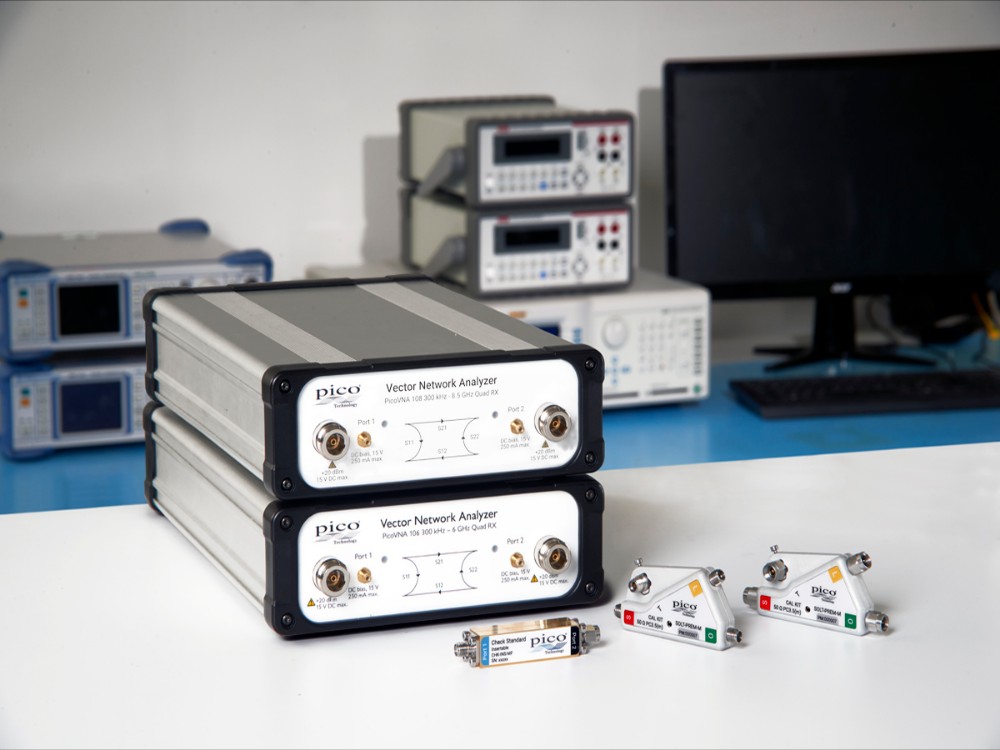

PicoVNA 108 是一款在英國設計的全新 USB 控制的專業和實驗室級 300 kHz 至 8 GHz 向量網路分析儀，具有無可比擬的性能和便攜性，且價格經濟實惠。儘管其外形小巧、價格低廉，但該儀器功能齊全、誤差率小，具有“Quad RX”四個接收機架構。這樣可以同時支持 8 和 12 項校準，而不會像傳統的三個接收機設計那樣，出現不可糾正的切換誤差、延遲和不可靠性。該儀器支持“增強隔離糾正”和“未知直通”等各種方便的校準方法。

PicoVNA 106 在 10 Hz 時具有出色的動態範圍，最高可達 118 dB，且在其最大帶寬 140 kHz 時，軌跡雜訊僅為 0.005 dB RMS。它在每個頻率點只需 190 微秒即可收集全部四個散射參數；也就是說，可以在小於十分之一秒的時間內，生成一個與測試、數學、查看和 EDA 模擬工具相容的 500 點 2 個端口的 S2P Touchstone 檔！此性能與其他全功能向量網路分析儀相比較，相同成本的性能超過四倍；事實上，PicoVNA 106 用作高動態範圍標量網路分析儀或單端口向量反射計時，其成本效益更高。這一突破性解決方案非常經濟實惠，可用於教室、小型企業甚至業餘人員工作間，但卻可以滿DFRobot足微波實驗室和專家的各種需求。Pico 甚至包含 Bias-T 電路，以便於插入偏置或測試激勵。

PicoVNA 106 具有尺寸小、重量輕、價格低和性能高等特點，適合於現場服務、安裝測試、嵌入和培訓應用。它的遠程自動化介面適用於測試自動化，可作為嵌入式部件的反射或傳輸測量核心。示例測量環境包括生產、校準、流通和服務行業中的寬頻互聯、三維佈線、天線、組件和子系統組裝、安裝和老化故障。

PicoVNA 106 提供有 Microsoft Windows 軟體，支持各種繪圖格式，可用於雙端口或單端口參數的標量和向量視圖。它們可以進行保存或導出為各種圖形和表格格式，包括 Touchstone。該軟體包含（無需另外付費）傅裏葉變換為時域、添加至故障點距離能力，以及脈衝回應確定。所有情況均提供標稱阻抗轉換（10 Ω 至 200 Ω），轉換使用數學方式或使用阻抗匹配器，在笛卡爾繪圖格式上進行極限測試。

使用手動或自動基準面偏移（需要時，可包括每個散射參數的完全獨立偏移），可以從饋電線路、探針或測試夾具中消除不需要的測量。或者，可以從每個已測量或合成的 Touchstone 表示中，在每個端口處嵌入或取消嵌入獨立網路。對於任何向量網路分析儀，當測量和網路數據集不共用相同的頻率點時，通常不會插入嵌入結果和取消嵌入結果。

Pico 在它們免費的 PicoVNA 2 軟體中同時還包括兩套實用工具，以便處理增益壓縮 (P1dB) 以及從調幅變為調相。這兩種實用工具均使用每個測試頻率的端口功率掃描。兩種測量均使用二階插值法進行提取。

校準標準和用於向量網路分析的互聯均具有較高的性能和較低的價格。Pico 通過柔性和彈性可成形的相位及平坦度穩定的測試導線提供 PC3.5 和 SMA、陰陽測試端口。帶有可跟蹤數據的四種匹配校準標準安裝在便捷的陰陽 SOLT 外罩上。與測試導線類似，SMA 和 PC3.5 校準標準均採用牢固的高精度不銹鋼接頭。
