nRF21540 RF前端模組是經過優化以提高Nordic nRF52和nRF53系列先進多協議無線SoC的鏈路預算的範圍擴展器，具有+21 dBm TX輸出功率和13 dB RX增益，與nRF52系列SoC結合使用時，可確保實現出色的鏈路預算，擴展範圍達到16倍

買IC網 - 電子元器件代理PalmSens與採購 | IC交易網 - 買IC就找買IC網

Nordic Semiconductor宣佈推出首款功率放大器/低雜訊放大器(PA/LNA)產品nRF21540TMRF前端模組(FEM)，完美補充了Nordic的nRF52和nRF53系列多協議系統級晶片(SoC)。這款RF FEM的PA提供了高達+21 dBm的高度可調TX功率提升，而LNA則提供了+13 dB的RX增益。LNA的低雜訊係數(NF)僅為2.5 dB，確保可提高Nordic藍牙5/低功耗藍牙(BluetoothLow Energy /Bluetooth LE)、Thread、Zigbee和2.4GHz RF低功耗無線解決方案的RX靈敏度。例如，當結合以1 Mbps運行低功耗藍牙的nRF52840 SoC時，nRF21540可將RX靈敏度提高5 dBm。結合增加的輸出功率，可將連接鏈路預算提高18 dBm。對於片上TX功率小於+8 dBm的其他器件，提升幅度則更大。因而，增加連接鏈路預算可提供更長的傳輸範圍，並有助於減少由於數據包損壞而引起的重傳次數。對於所有可能需要擴大範圍或增強覆蓋範圍的應用，nRF21540是難能可貴的補充器件，示例應用包括資產跟蹤、音頻、智能家居或工業用例。

當與Nordic的短距離無線SoC一起使用時，nRF21540可作為“即插即用”的補充器件。nRF21540連接到SoC器件的天線輸出，並具有兩個額外的天線端口以實現天線分集功能。該器件的增益控制、天線開關和功率模式通過GPIO、SPI或兩者結合的方法來控制。雖然nRF21540可以與其它無線電器件一起使用，但隨著Nordicn RF5 SDK、用於Thread和Zigbee的nRF5 SDK以及nRF Connect SDK的未來版本將會包括其驅動程式支持，使得該器件與Nordic SoC共用的易用性將進一步增強。

nRF21540的TX功率是動態可調的，輸出功率可以小幅度設置到21 dBm，這樣可確保應用的設計在所有區域和工作條件下均可以在允許範圍1 dBm之內的輸出功率下運行。在使用期間，功率設置可以由SoC動態控制，以配合當前連接的要求。例如，可以監視接收信號強度指示(RSSI)和其他參數以確定特定連接的功率要求，並且提高或降低TX功率以管理功耗。由於溫度引起的任何變化都可以抵消，從而將輸出功率穩定在所需的水準。

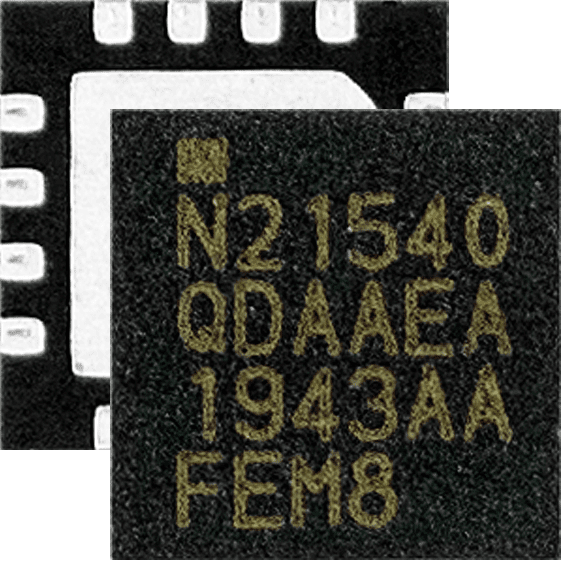

nRF21540可在1.7至3.6 V電源電壓範圍內工作，在TX功率調整為+20 dBm時，提供具有競爭力的115 mA功率數值，在RX模式下可提供4.1 mA功率，在斷電模式下則提供30 nA功率。該器件在-40至105°C溫度範圍內正常工作，可在專業照明等應用中補充Nordic的耐高溫nRF52833和nRF5340器件。該晶片採用4x4 mm QFN16封裝，並提供nRF21540 IC本身型款作為補充。Nordic提供能夠使用實驗室設備評估RF FEM性能，並結合nRF52系列器件進行實際應用性能評估的開發板。

Nordic Semiconductor產品管理總監Kjetil Holstad表示：“許多應用都受益於外部RF前端模組提供的顯著範圍擴展，重要的是FEM不會損害無線電性能的其他功能，也不會對電池壽命產生重大影響。Nordic在低功耗無線設計領域擁有數十年的豐富經驗，我們的工程團隊設計了具有競爭力的RF FEM產品，這款FEM針對公司的先進多協議SoC進行了優化和完美互補，其尺寸和價格可最大程度地減少對BOM和電路板空間的影響。”

Nordic現在向主要客戶提供nRF21540 RF FEM樣品。如要瞭解更多的資訊，請聯繫Nordic銷售機構。
