TD301DCANH-W/TD501DCANH-W，主要功能是將 TTL/CMOS 電平轉換為 CAN 匯流排的差分電平，實現信號隔離；是一款採用 IC 集成化技術， 集電源隔離、信號隔離、CAN 收發和匯流排保護於一體的 CAN 匯流排收發模組，可實現 3000VDC 電氣隔離。產品可方便地嵌入用戶設備，使設備 輕鬆實現 CAN 匯流排網路的連接功能。通過內部間歇工作設計，使得該系列產品在待機模式功耗極低，適用於對低功耗有特殊需求的場合。

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

產品特點：

● 符合ISO11898-2、ISO11898-5標準

● 具有待機控制引腳

● 超低待機電流

● 具有顯性超時保護功能

● 具有匯流排遠程喚醒功能

● 兩端隔離(3kVDC)

● 工作溫度範圍: -40℃ to +105℃

● 集隔離與ESD匯流排保護功能於一身

● 符合EN62368認證

選型表
產品型號
TD
301
501
DCANH-W

電源輸入

(VERNIDC)

3.3
5

待機電流

（mA）(Typ.)

1.5

傳輸串列傳輸速率

(bps)

40k-1M

靜態電流

(mA)(Typ.)

18
20

最大工作

電流(mA)

90
100

匯流排最大

電壓(VDC)

±40
節點數
110
極限特性
專案
工作條件
Min.
Typ.Max.單位

輸入衝擊電壓

(1sec. max.)

3.3V系列
-0.7
--
5
VDC
5.0V
7
回流焊溫度

峰值溫度 Tc≤245℃,

217℃以上時間最大為 60 s,

實際應用請參考

IPC/JEDEC J-STD-020D.1 標準。

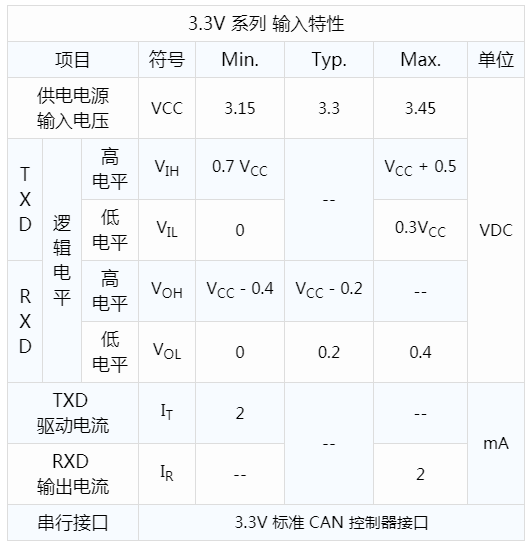

3.3V 系列輸入特性

專案

符號

Min.

Typ.

Max.

單位

供電電源

輸入電壓

VCC

3.15

3.3

3.45

VDC

T

X

D

邏

輯

電

平

高

電平

VIH

0.7 VCC

--

VCC + 0.5

低

電平

VIL

0

0.3VCC

R

X

D

高

電平

VOH

VCC - 0.4

VCC - 0.2

--

低

電平

VOL

0

0.2

0.4

TXD

驅動電流

IT

2

--

--

mA

RXD

輸出電流

IR

--

2

串行介面

3.3V 標準 CAN 控制器介面

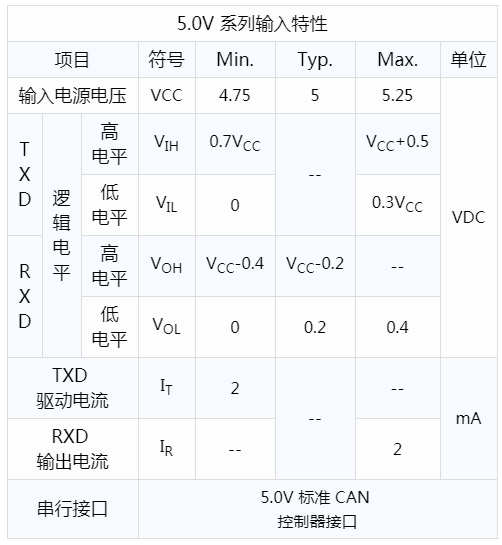

5.0V 系列輸入特性

專案

符號

Min.

Typ.

Max.

單位

輸入電源電壓

VCC

4.75

5

5.25

VDC

T

X

D

邏

輯

電

平

高

電平

VIH

0.7VCC

--

VCC+0.5

低

電平

VIL

0

0.3VCC

R

X

D

高

電平

VOH

VCC-0.4

VCC-0.2

--

低

電平

VOL

0

0.2

0.4

TXD

驅動電流

IT

2

--

--

mA

RXD

輸出電流

IR

--

2

串行介面

5.0V 標準 CAN

控制器介面

STB 引腳輸入特性
專案
符號
Min.
Typ.
Max.
單位

S

T

B

控

制

電

平

高電平

(正常工作模式)

VSTB_IH
2
--
5
V

低電平或懸空

(待機工作模式)

VSTB_IL0
0.5
下拉電阻
RSTB_RD
--
10k
--
Ω

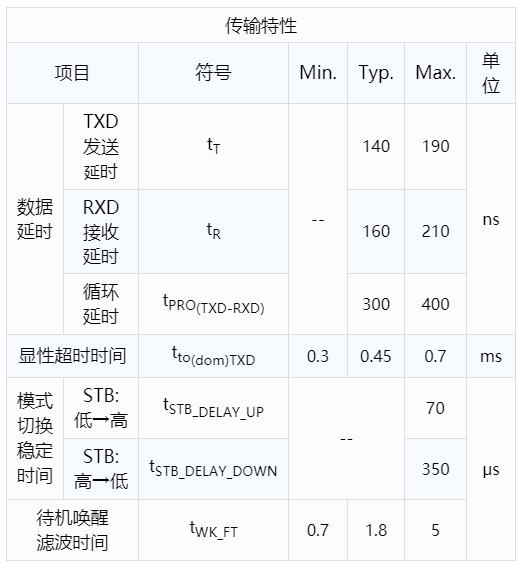

傳輸特性

專案

符號

Min.

Typ.

Max.

單位

數據

延時

TXD

發送

延時

tT

--

140

190

ns

RXD

接收

延時

tR

160

210

迴圈

延時

tPRO(TXD-RXD)

300

400

顯性超時時間

tto(dom)TXD

0.3

0.45

0.7

ms

模式

切換

穩定

時間

STB:

低→高

tSTB_DELAY_UP

--

70

μs

STB:

高→低

tSTB_DELAY_DOWN

350

待機喚醒

濾波時間

tWK_FT

0.7

1.8

5

輸出特性

專案

符號

Min.

Typ.

Max.

單位

顯

性

電

平

(邏輯0)

CANH

V(OD)CANH

2.75

3.5

4.5

VDC

CANL

0.5

1.5

2.0

隱

性

電

平

(邏輯1)

CANH

V(OR)CANH

2

2.5

3

CANL

差

分

電

平

(邏輯0)

顯性

電平

Vdiff(d)

1.5

2

(邏輯1)

隱性

電平

Vdiff(r)

-0.05

0

0.05

匯流排引腳最大耐壓

VX

-40

--

+40

匯流排

暫態電壓

tVrt , 符合 ISO7637-3 標準

-200

+200

匯流排引腳

漏電流

(VCC=0V, VCANH/L=5V)

-5

5

uA

差分負載電阻

RL

45

60

65

Ω

差分輸入阻抗

Rdiff

30

--

80

kΩ

CAN 匯流排介面

符合 ISO/DIS 11898-2 標準，雙絞線輸出

通用特性
專案
工作條件
數值
隔離電壓

測試時間 1 分鐘

，漏電流<1mA

3.0kVDC
絕緣電阻

絕緣電壓

500VDC

1000MΩ

(輸入-輸出)

工作溫度
--

-40℃

to +105℃

運輸和

存儲溫度

-55℃

to +125℃

工作濕度
無凝結
10% - 90%
安全等級
--CLASS III
物理特性
外殼材料

黑色阻燃

耐熱塑膠

（UL94V-0）

封裝
DIP10
重量

4.2g

(典型值)

冷卻方式
自然空冷
工作模式
模式

正常模式

待機模式

未上電
VCC
TD
301
501
301
501
5(3)01
DCANH-W
3.15~3.45V
4.75~5.25V
3.15~3.45V
4.75~5.25V
0V
STB
高電平
低電平 /懸空
X
TXD
低電平，匯流排顯性

高電平，匯流排隱性

不影響匯流排
RXD

匯流排顯性，低

匯流排隱性，高

返回喚醒信號
--

匯流排

特徵

驅動器受TXD

控制， 接收器返回匯流排狀

態至 RXD

匯流排通過內部輸入

電阻下拉到參考地

高阻，不

影響匯流排

喚醒

功能

禁能
使能
無
EMC 特性
EMI
EMS
傳導騷擾
靜電放電
脈衝群抗擾度
浪湧抗擾度
傳導騷擾抗擾度

CISPR32

/

EN55032

IEC/EN
61000-4-2
61000-4-4
61000-4-5
61000-4-6
CLASS A
Contact ±4kV
/
Air±8kV
±2kV(線對地)
±2kV

(推薦電路如圖 6、信號端口)

3Vr.m.s
(裸機、信號端口)

差模±2kV，共模±4kV

(裸機)
(如圖 5)
Perf. Criteria B
Perf. Criteria A
注：

（1）輸入電壓不能超過所規定範圍值，否則可能會造成永久性不可恢復的損壞。

（2）靜電放電抗擾度、脈衝群抗擾度、浪湧抗擾度僅限於 CAN 通信端口，測試時 CAN 匯流排端口均懸空。

使用注意事項

1. 使用前，請仔細閱讀技術手冊，若有疑問，請與本公司技術支持聯繫；

2. 請不要將產品安裝在危險區域使用；

3. 產品供電採用直流電源，嚴禁使用交流電源；

4. 嚴禁私自拆裝產品，防止設備失效或發生故障。

5. 不支持熱插拔功能。

售後服務

1. 產品在出廠前均經過嚴格檢驗和品質控制，如出現工作異常或懷疑內部模組故障，請及時同最近的代理商或本公司技術支持聯繫。

2. 產品質保 3 年，從發貨之日起計。質保期間，產品正常使用過程中出現的產品品質問題均由本公司免費維修或更換。

應用電路

參考《CAN 工業匯流排介面隔離模組產品應用手冊》。
