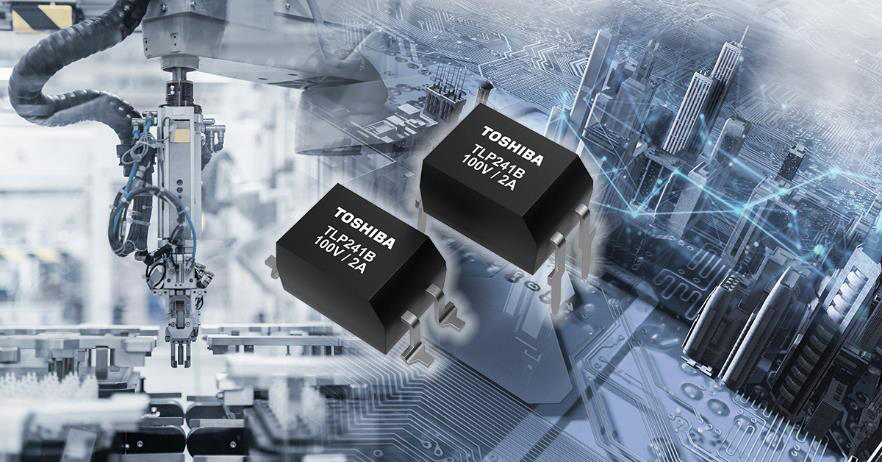

東芝電子元件及存儲裝置株式會社(“東芝”)近日宣Matrix布,推出新款光繼電器---“TLP241B”,該款大電流光繼電器採用DIP4封裝,適用於可編程邏輯控制器和I/O介面等工業應用。樣品提供和量產現已開始。
買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網
TLP241B集成了基於東芝最新一代U-MOS工藝的MOSFET。使用TLP241B,斷態輸出端電壓提高到100V,較當前TLP241A的40V提高了150%。該繼電器採用通用型DIP4封裝,是業界首款[1]可提供100V斷態輸出端電壓,2A導通電流和5kV隔離電壓的DIP4封裝產品。該繼電器在額定值提高之後可適用於多種類型的應用。
TLP241B可以取代常開型接觸式機械式繼電器。不同於機械式繼電器,TLP241B沒有會發生老化的觸點。此外,它的低電流驅動特性還能延長產品使用壽命。它的其他優點是回應時間短,並且由於封裝尺寸較小而節省了PCB空間。
由於最高額定工作溫度為110℃,因此設備的溫度設計裕度更容易獲得。
◆ 應用
工業設備(可編程邏輯控制器、I/O介面和各種感測器控制等)
樓宇自動化系統(暖通空調(HVAC)和溫控器等)
替代機械式繼電器(交流24V至48V系統,直流24V至100V系統)
◆ 特性
高導通額定電流:ION=2A,IONP=6A(脈衝)
斷態輸出端額定電壓:VOFF=100V
高額定工作溫度:Topr max=110℃
提供鷗翼式封裝(SMT)選項的通用型DIP4封裝
◆ 主要規格
(除非另有說明,@Ta=25℃)
器件型號
TLP241B
封裝
DIP4
絕對
最大
額定值
斷態輸出端電壓VOFF(V)
100
導通電流ION(A)
2.0
導通電流(脈衝)IONP(A)
6.0
工作溫度Topr(℃)
-40℃至110℃
耦合
電氣
特性
觸發LED電流IFT最大值(mA)
3
導通電阻RON典型值(mΩ)
110
導通電阻RON最大值(mΩ)
200
電氣
特性
輸出電容COFF典型值(pF)
300
開關
特性
導通時間tON最大值(ms)
3
關斷時間tOFF最大值(ms)
0.5
庫存查詢與購買
線上購買
注:
[1] 在所有採用DIP4封裝的光繼電器中,截至2021年2月4日的東芝調研。
*本文提及的公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
*本文檔中的產品價格和規格、服務內容和聯繫方式等資訊,在公告之日仍為最新資訊,但如有變更,恕不另行通知。
