翠展微電子(上海)有限公司(Grecon)日前宣佈推出一款針對人體被動紅外（PIR）應用的超低功耗數字晶片M1601。該方案通過熱釋電紅外感測器以非接觸方式檢測出人體輻射的信號，並將該信號轉換成電信號輸入到晶片中進行信號處理。該晶片的工作電流極低，典型的功耗只有3µA,並且在正常工作模式下具有1.4V-3.6V的寬電壓工作範圍。目前向用戶提供晶圓裸晶片、DFN8L2X2或者用戶定義的其他封裝形式的產品。
買IC網 - 電子元器件代理與採購 | IC交易網 - 買IAdafruitC就找買IC網
M1601是一款全數字式晶片，集成了傳統模擬探頭的JFET以及絕大部分的周邊電路的功能，專門為數字式熱釋電傳感器量身打造。該晶片設計有兩個PIR輸入引腳，陶瓷敏感元可以採取差模輸入或者共模輸入方式和這兩個引腳直接相連。晶片採集到的PIR信號和感測器的溫度值再通過DOCI單匯流排方式輸出給外部單片機。
M1601內部包含有兩個獨立的ADC轉換器，分別把採集到的PIR模擬電壓信號以及片上的溫度信號轉換成高解析度的數字信號，然後片內的數字電路進行運算和處理。晶片內部邏輯電路再把經處理後的信號發送到串行介面，即單匯流排（相容DOCI通信介面），傳給外部單片機或其他設備做進一步處理。

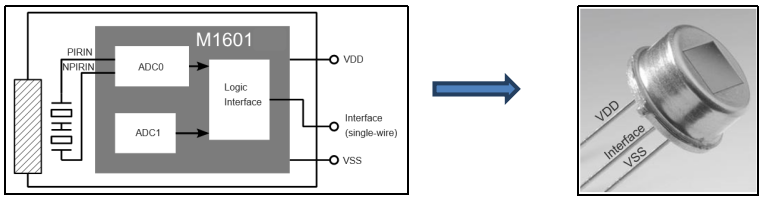

M1601晶片和熱釋電敏感元直接連接 用戶採用M1601晶片得到PIR數字探頭
主要特點
● 相容差模、共模PIR信號輸入方式
● 寬電壓工作範圍1.4V~3.6V
● 極低的工作電流，3.5µA典型值
● 相容差模、共模PIR信號輸入方式
● 內置片上溫度感測器可實現溫度補償
● 單線通信介面模式(DOCI)
應用領域
● 數字PIR感測器，高端應用場景
● 人體入侵檢測
● 工業領域安防、報警
● 智能樓宇、智能照明、智能家居

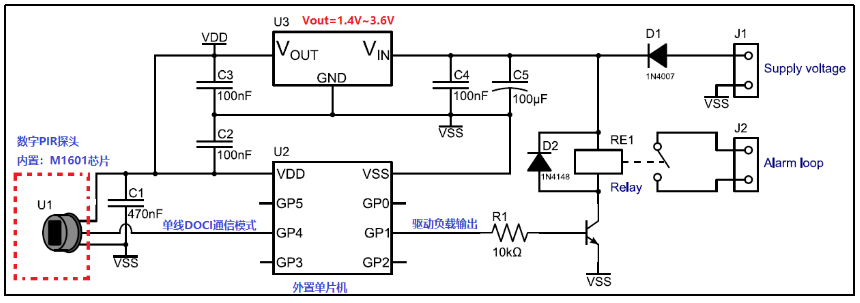

典型應用電路
內置M1601的數字探頭典型應用電路
上圖是採用PIR數字探頭的典型應用電路，在熱釋電數字探頭內部集成了全新的PIR信號調理晶片M1601。感測器探頭接收到人體移動移動信號之後，將其轉換成電信號，並通過單線數字介面（相容DOCI模式）將信號以數字模式輸出給外部單片機，單片機對接收到數字信號進一步識別、和處理，並根據預設邏輯控制外部負載的工作狀態。相比之前的數字探頭，採用M1601晶片的探頭功耗大大降低，同時，新增的自檢功能可滿足探頭廠家的半成品自動檢測，節約了後續的檢測工序成本。

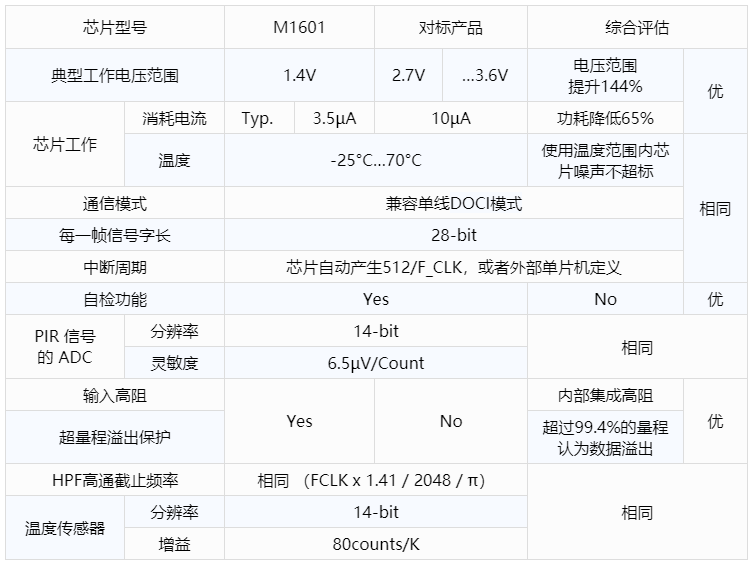

主要性能指標對比
欲瞭解更多資訊、數據表、應用說明和索取樣品及參考設計，請發送主題為“熱釋電傳感器晶片或者是PIR晶片”的電子郵件至sales@grecon-semi.com，歡迎訪問公司網站（www.grecon-semi.com）。
